寸法精度±0.01mm、刃高精度±0.003mm
エッチング後に刃先を研磨仕上げしておりますのでPET・ネーマー・ユポ等も問題なく抜けます。また、一つの刃型で全抜き・半抜き等、刃高を変えることも可能です。高精度でつなぎ目もなく、平圧用のムラ取り時間が短縮されます。従来のゼンマイ刃では不可能だった変形もお任せ下さい。
フレキシブルダイの仕様
刃の種類（最大製作可能サイズ ５１０ｍｍｘ３５０ｍｍ）
マグネットシリンダー用
抜く原紙に合わせて刃先の角度を調整、シリンダーギャップとセパレーターの厚さで刃高を設定し製作いたします。

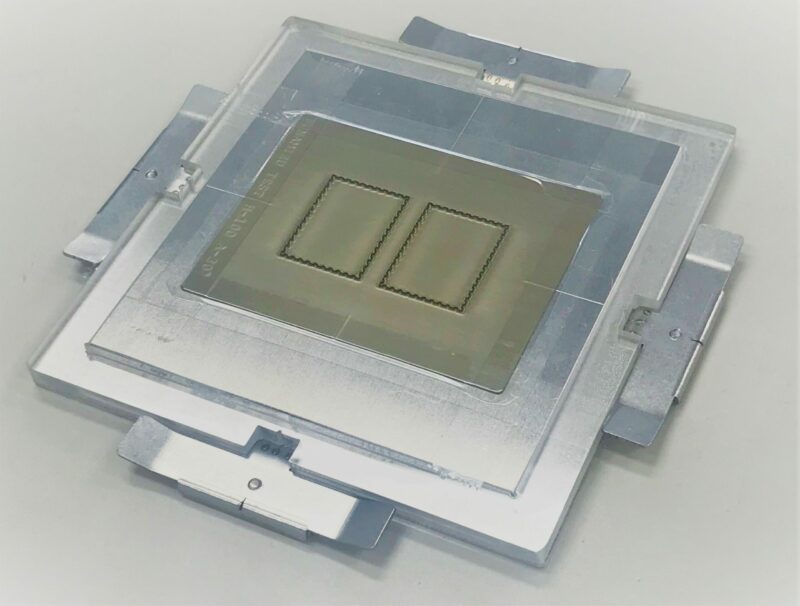

平圧用・ハイデル等
刃高0.6mm又は1.0mmのフレキシブルダイを特注のベース板と合わせることにより、ゼンマイ刃と同じようにご使用頂けます。ゼンマイ刃では作製が難しい変型の刃型も、フレキシブルダイであれば作製が可能です。より細かなデザインには微細刃もご用意しております。
※輪転機平抜きユニットでも実績あり
標準仕様
(単位：mm)
| 刃 高 | 刃付深度 | ベース厚 | 最小刃間 | 最小φ | 最小R |
|---|---|---|---|---|---|
| 0.37〜0.5 | 0.15～0.25 | 0.13 | 0.8 | 0.8 | 0.25 |
| 0.6 | 0.3 | 0.18 | 0.9 | 0.9 | |
| 1.0 | 0.3～0.5 | 0.40～0.58 | 0.9～1.1 | 0.9～1.1 |
※全抜きと半抜きが隣合わせる場合の最小刃間は1.5mmです。

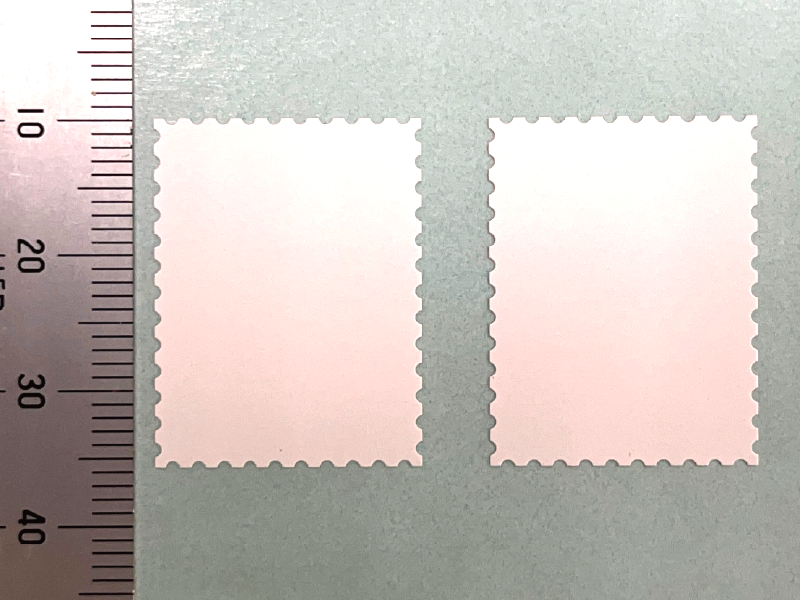

●全てのフレキシブルダイに校正抜きを添付して納品致します。
※弊社に在庫の無い場合は近い素材で校正抜き致します。ご注文時にサンプルを頂ければ原紙にて校正抜き致します。

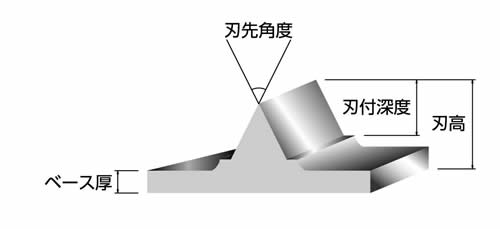

刃先角度
| 角度 | 基材 | 用途 |
|---|---|---|
| 30° | フィルム | 切れ味重視 |
| 40° | フィルム | セパレーターが厚めの時 |
| 50° | フィルム | セパレーターが薄めの時（標準） |
| 60° | 紙 | 耐久性重視 |
DLCコーティング刃
抜群の耐久性を発揮するコーティング刃です。HV1500とHV3000の2種類の硬度にて作成可能です。
詳しくはこちら
